R

FECHADURA ELETRÔNICA

 OBJETIVOS

*Criar uma fechadura acionada por senha que será digitada em um teclado alfanumérico.

JUSTIFICATIVA

*Ao início das aulas e ao término do recreio, os alunos tem de esperar a porta ser aberta por um funcionário do colégio, o que causa tumulto e dificuldade ao passar.
DESENVOLVIMENTO
*O trabalho foi desenvolvido nas salas de aulas no horário do Danilo, e as quintas e terças, fizemos hora extra para a realização do mesmo.

MATERIAIS

*Arduíno UNO R3 com cabo USB A/B.

*Teclado matricial do tipo membrana 4x4.

*Micro servo motor SG90.

*LED vermelho 5mm.

*LED verde 5mm.

*Resistor de 150R.

*Protoboard.

*Cabo JUMPER Macho-Macho.

MONTAGEM

CONSIDERAÇÕES FINAIS

 Acreditamos que esse projeto foi bem desafiador, pois tínhamos de aplicar conceitos de física e de robótica.Entretanto, com o auxilio do professor Danilo, e com nosso esforço, alcançamos o resultado final.

Sistema do Sensor para o Papel Higiênico

Preparador de bebidas quentes automático

Desenvolvimento

Integrantes do grupo:

• Lavínia
• Ana Priscila
• Maria Eduarda de Castro
• Jéssica Vitória

9°D

                                               PROJETO DETECTOR DE METAIS 9°B

GRUPO: Sarah Gomes, Fernanda Siqueira, Luíza Parreira e Maria Eduarda Pimentel.

                                                                     OBJETIVO

O objetivo do nosso detector de metais é proteger crianças, adolescentes e funcionários da escola de possíveis ataques ou massacres, através da identificação de armas

                                                                JUSTIFICATIVA

O projeto foi criado devido a crescente violência na sociedade e sua presença no dia a dia dos cidadãos. Sendo assim ele será de uso preventivo á ataques nas escolas.



Nosso projeto terá uma caixa onde os alunos colocarão seus objetos de metal:

-celulares

-chaves

-moedas...

Caso o aluno possua algum material do tipo dentro de sua mochila, será detectado acionando uma luz vermelha, caso contrário ele passará tranquilamente pelo detector que acenderá uma luz verde.

MATERIAIS:

1- arduíno

2- bobina

3- 10nF capacitor

4- buzina

5- o 1k resistor

6- 330-ohm resistor

7- LED

8- 1N4148 diodo

9- placa de pão

10- jumper de ligação

11- bateria de 9V

                                                    DESENVOLVIMENTO

1

2

3

4

5

1- Corpo do detector feito de madeira

2-Programação do Arduíno pelo computador

3-Arduíno programado e conectado aos demais materiais

4-Finalização com todas as peças montadas

5-Funcionamento do detector



  A trava é destravada e a luz verde acende

Colocamos a senha escolhida no teclado




 O sistema completo

 A protobord conectado ao arduino

  A Luiz verde e vermelha para indicar se a trava está aberto ou fechado



      A trava conectada na bateria

    Depois conectamos o arduino da bateria e na trava e no protobord

      Conectamos o teclado no arduino

Sistema De Irrigação Automática
Materiais Usados

- sensor de umidade

-base shield grove

-relé grove

-display grove- serial lcd

-placa Arduíno UNO

-Moto bomba Sarlo

/* Sensor de umidade de solo

Escrito por Gedeane Kenshima

Data: 07/08/2017

*/



int rele = 11; //rele no pino 11



void setup() {
 pinMode(rele,OUTPUT);
 digitalWrite(rele,HIGH);
// inicio da comunicação serial

Serial.begin(9600);
}


void loop() {

// Leitura do sensor no pino A0 e armazenamento em SensorValue

int sensorValue = analogRead(A0);

// verifica se valor de leitura está abaixo de 400

    if (sensorValue > 600){

    // modulando apito sonoro conforme leitura do sensor

    int thisPitch = map(sensorValue, 200, 1023, 1500, 120);

    //ligando bomba
    digitalWrite(rele,LOW);
    delay(2000);
    digitalWrite(rele,HIGH);

    Serial.print("Valor lido por sensor: "); // mostra mensagem

    Serial.println(sensorValue);// mostra valores no Monitor Serial

    Serial.println("Solo está seco: necessário regar!");// mostra mensagem

    delay(2000);

}

else{

  Serial.print("Valor lido por sensor: "); // mostra mensagem

  Serial.println(sensorValue);// mostra valores no Monitor Serial
  delay(100);// aguarda 100ms por leitura
  }

}

Irrigação e Reaproveitamento 9B (Helena, Rafaella, Mateus e M.Julia)

OBJETIVO

Reaproveitar a água da chuva que fica alagada no pátio das árvores no fundamental, e usar essa água na irrigação das plantas.

DESENVOLVIMENTO

Para o projeto de capitação da água o colégio deverá se possível refazer o piso da área com uma inclinação para o ralo. Por debaixo do ralo deverá ter um reservatório com um nível máximo de água. Nesse reservatório deverá ser instalado um cano de PVC que servirá como nivelador da capacidade de água, que evitará o transbordamento do reservatório. O excesso da da água do reservatório será encaminhado para a água pluvial. A água do reservatório será utilizada para irrigar as árvores da escola, através da instalação de uma bomba e aspersores.

Trabalho Mini Gerador Eólico

Mini Gerador Eólico

Objetivo: O objetivo do mini gerador eólico é apresentar uma fonte alternativa de energia elétrica.

Justificativa:

- A energia eólica é gerada a partir da força dos ventos.

- Escolhemos este projeto por causa da região, que está localizado o Colégio Padre Eustáquio, onde podemos observar a força dos ventos principalmente de manhã.

Material :

- 1 motor de DVD

- 1 hélice ou cata-vento

Obs: Após alguns testes, substituímos a hélice pelo cata-vento que obteve um melhor desempenho para o funcionamento do projeto.

- 1 LED

- 1 torre ( cano de PVC)

 -1 joelho de PVC

- 1 cap de PVC

- 1 metro de fio elétrico

- 1 parafuso

- 1 rolha

- Cola quente

- 1 poste para colocar o LED

- 1 base de madeira

- 1 cenário (maquete)

Desenvolvimento: O vento irá circular sobre a área que estará instalado o mini gerador. O cata-vento ligado ao motor de DVD, que através da sua rotação irá gerar energia elétrica.

Conclusão:

- Com o sistema eólico a conta de luz poderá ser reduzida.

- Produção de uma fonte limpa de energia, não emite poluentes sobre a atmosfera.

- Os ventos são fontes renováveis de energia, ou seja, eles não se esgotam com a sua utilização, podendo ser aproveitados.

Demonstração do projeto concluído

Mostra Cultural

Alunos: Gustavo Azeredo, Gustavo Henrique, João Pedro Diniz

Turma: 9º A

Professor: Danilo

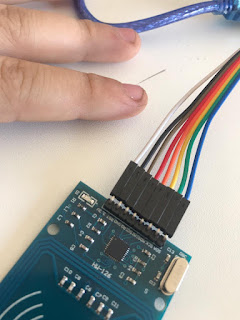

RFID tranca eletronica

O nosso grupo: Antônio Augusto ,Bernardo Clinton, Ian Rocha e João Pedro Cordoval

Desenvolvemos esse projeto com intuito de criar uma tranca eletronica com RFID e Arduino para destrancar com um cartão eletromagnetico.

Nosso principal objetivo : A ideia era para podermos trancar o lugar desejado sem o trabalho e ter que ficar usando uma chave com esse projeto seria possivel evitar isso com uma tranca eletronica.

Montagem

Óculos para deficientes visuais

Projeto: Òculos para deficientes visuais

Você já parou para pensar na dificuldade que é ser um deficiente visual? Pois bem, eles não podem ver pessoas, objetos e nem como é tão bela a natureza. Para essas pessoas o universo é totalmente "dark". Entretanto, o grupo de robótica composto por Thaís Guerra, Nicolle Marques, Giovana Soares e Julia Junqueira, decidiu investir tempo e inteligência na realização de um projeto que visa ajudar os deficientes visuais.

Objetivos:

 O projeto consiste em um óculos com um sensor de som que quanto mais próximo de algo sólido a  velocidade da vibração do sensor aumentaria. Os objetivos principais são ;

• Trazer uma locomoção mais viável para os deficientes.
• Além de mostrar as pessoas que não possuem essa defíciencia o mundo das pessoas cegas e a dificuldade vivida no seu dia a dia.

Execução:

Os matérias que seriam usados seria:

Arduindo

Fiação

sensor de som

óculos 3D

buzzer

Òculos 3D:

Na para fazer o óculos era preciso um molde para imprimi-lo. O molde escolhido pelo grupo foi:

O resultado final foi este:

Programação:

Nesta etapa, o grupo utilizou o sensor de som e o arduindo para fazer a programação. Colocamos os cabos nos lugares adequados no Arduindo e adicionamos um buzzer, que exprime som.

O grupo utilizou os códigos de um sensor de som para a programação no arduindo.

A programação ficou deste modo:

Nesta etapa, o trabalho já estava quase proto, apenas faltava a fiação para deixar o óculos com seus equipamentos guardados.

Para colocar a fiação era preciso fazer uma solda.

Conclusão:

Após a execução da solda o resultado final foi este:

O grupo acredita que este equipamento poderá fazer grande diferença na vida de um deficiente visual. Alem disso, acreditamos que ao pessoa que não possui a deficiencia colocar os óculos verá a grande dificuldade que um cego tem no seu cotidiano.

Grupo: Giovana Soares, Thais Guerra, Julia Junqueira e Nicolle Marques.
